Противопожарная дверь с вент решёткой

Большинство противопожарных дверей проектируется с максимальной герметичностью притвора — уплотнители, терморасширяющиеся профили, выпадающие пороги. Однако существуют помещения, где постоянный воздухообмен через дверное полотно является технологической необходимостью, а не конструктивным недостатком.

Дверь противопожарная с вентиляционной решёткой решает задачу, казалось бы, противоречивую: обеспечивает сертифицированную огнезащиту и одновременно пропускает воздух в штатном режиме эксплуатации. Это достигается не за счёт простого отверстия в полотне, а через интегрированный механизм с огнезащитной заслонкой — принцип работы которого кардинально отличается от обычной жалюзийной решётки.

Как устроена вентиляционная решётка в противопожарной двери

Противопожарная дверь с вент решёткой конструктивно включает три основных элемента вентиляционного узла:

• декоративная решётка — наружная лицевая панель с жалюзийными ламелями или перфорацией, обеспечивающая свободное прохождение воздуха в нормальном режиме и формирующая внешний вид узла;
• огнезащитная термозаслонка — ключевой элемент, скрытый внутри полотна за решёткой. В штатном режиме заслонка открыта и не препятствует воздухообмену. При достижении температуры 70–72 °C термочувствительный плавкий замок срабатывает, пружина выбрасывает заслонку в закрытое положение, и решётка полностью блокируется;
• огнестойкий корпус узла — стальной короб с терморасширяющимся уплотнителем по периметру, который при нагреве дополнительно герметизирует зазоры между корпусом и полотном.

Таким образом, дверь противопожарная с вент решёткой работает в двух режимах: вентиляционном при нормальной температуре и полностью заблокированном при пожаре. Переход между режимами — автоматический, без участия человека.

Где применяется и примеры объектов

Противопожарная дверь с вентиляционной решёткой пример применения — серверная комната, где оборудование выделяет значительное тепло и требует постоянного притока воздуха, но помещение при этом должно быть отделено от остальных зон противопожарной преградой. Аналогичная ситуация складывается в ряде других помещений:

• аккумуляторные комнаты и помещения ИБП — требуют вентиляции для отвода газов, выделяемых при зарядке батарей;
• электрощитовые с большим количеством силового оборудования — естественная конвекция поддерживает температурный режим работы приборов;
• архивные помещения с системами газового пожаротушения — вентиляция необходима до момента срабатывания системы, после которого заслонки закрываются, сохраняя концентрацию огнетушащего вещества;
• технические коридоры и шахты с транзитными инженерными коммуникациями.

Важный нюанс: дверь противопожарная с вентиляционной решёткой проходит огневые испытания как единая конструкция — вентиляционный узел является неотъемлемой частью сертифицированного изделия. Самостоятельное врезание решётки в стандартную противопожарную дверь, не предусматривавшую этого узла при сертификации, аннулирует сертификат и лишает конструкцию нормируемого класса огнестойкости.

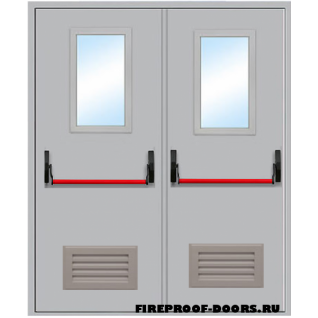

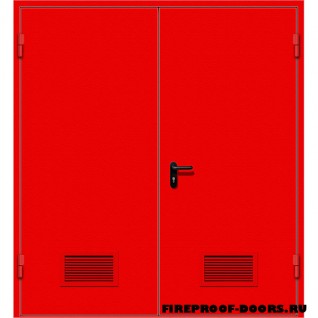

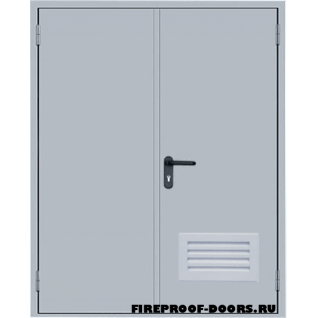

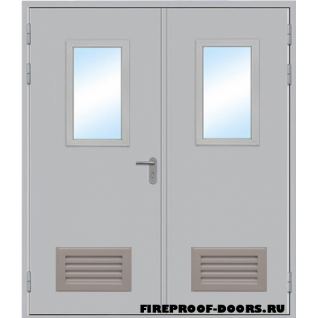

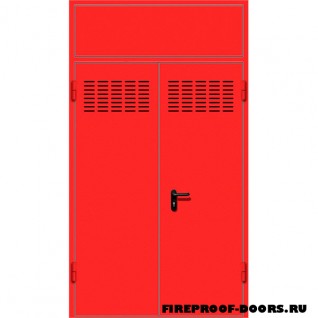

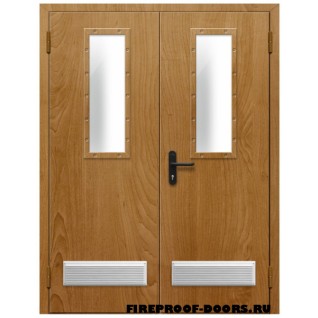

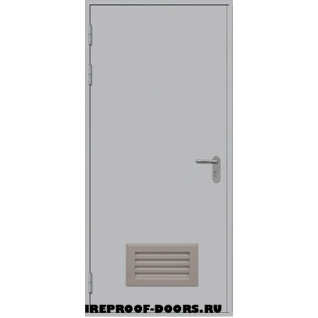

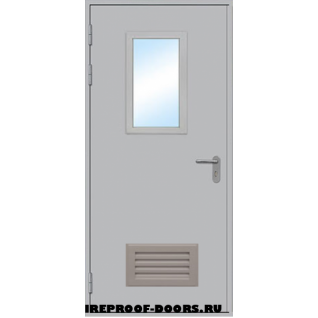

Мы производим конструкции со встроенными вентиляционными узлами классов EI 30 и EI 60 в однопольном и двупольном исполнении. Количество, размер и расположение решёток на полотне согласовывается индивидуально в пределах сертифицированных параметров — с учётом требуемой площади сечения для воздухообмена.

Направьте технические условия объекта: тип помещения, расчётный воздухообмен и класс огнестойкости — подберём конфигурацию и рассчитаем стоимость в течение рабочего дня.
